Example 10: Tokamak Plasma Control¶
Multi-timescale control with safety constraints. The disruption predictor (loss_weight=10) catches disruptions earlier than a flat model, and multi-rate diagnostics create a natural sensor fusion hierarchy.
Source: examples/10_fusion_reactor.py
Results¶

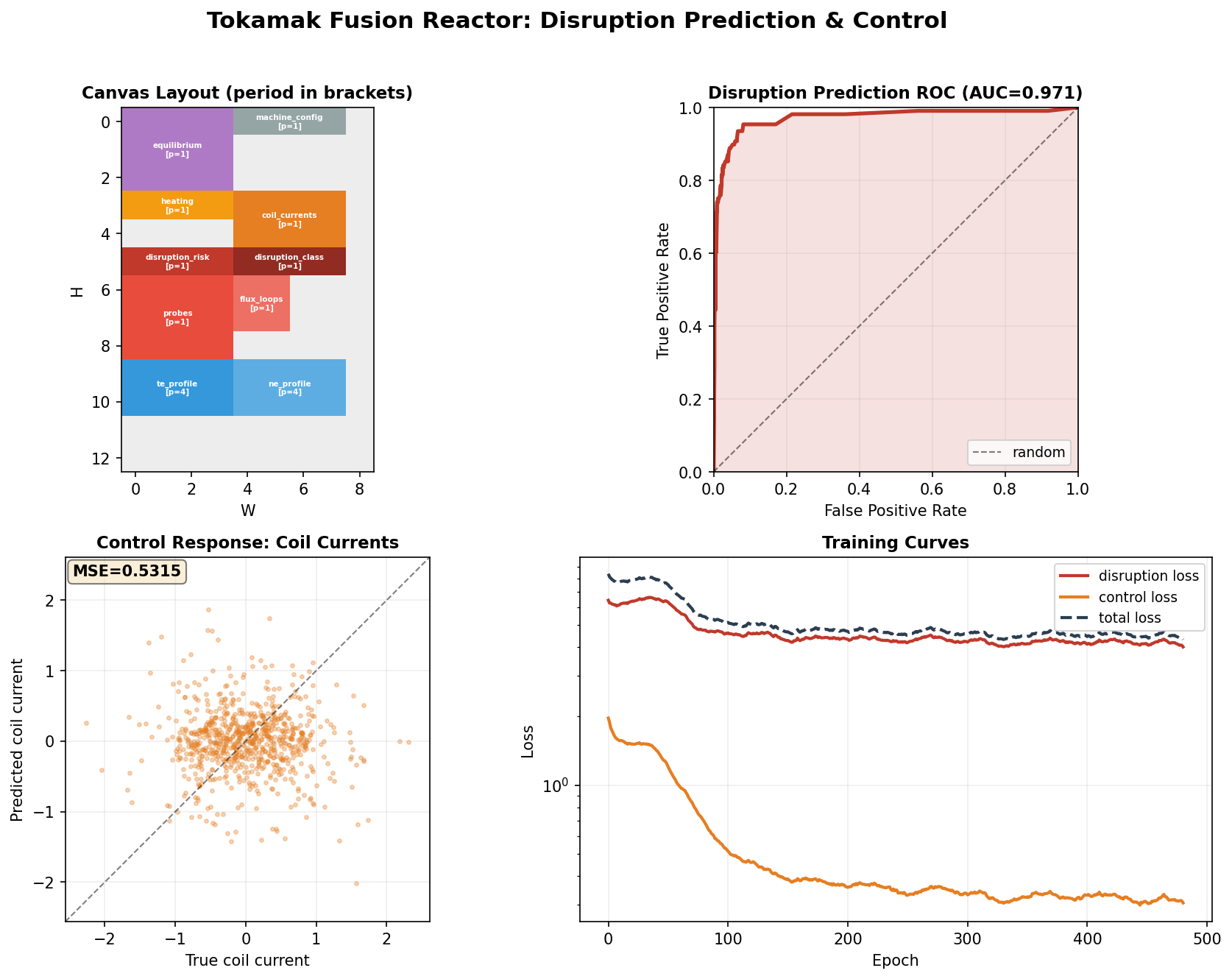

Top left: Canvas layout with multi-rate diagnostic regions — magnetic at period=1, thermal at period=10, neutron at period=50, plus actuator and safety fields.
Top right: Disruption prediction ROC (AUC=0.971) — the safety-weighted loss drives near-perfect disruption detection.
Bottom left: Control response — predicted vs true coil currents (MSE=0.53), showing the actuator fields learn physically plausible control outputs.
Bottom right: Training curves — disruption loss drops fastest (10× weight), control loss follows, total loss stabilizes.
What it demonstrates¶
- Extreme multi-rate sensing — magnetic probes at period=1, Thomson scattering at period=10, neutron diagnostics at period=50
- Safety-weighted loss — disruption prediction at 10× forces the model to prioritize plasma stability
- Actuator fields — coil currents and gas injection are first-class fields, not external targets
- Causal control loop — equilibrium → stability → actuator: the model must route through the plasma physics
Type hierarchy¶
@dataclass
class MagneticDiagnostics:
flux_surface: Field = Field(4, 8, period=1, attn="mamba") # 2D equilibrium
rogowski_coils: Field = Field(1, 8, period=1) # plasma current
mirnov_coils: Field = Field(2, 8, period=1) # MHD modes
@dataclass
class ThermalDiagnostics:
electron_temp: Field = Field(4, 4, period=10) # Thomson scattering
electron_density: Field = Field(4, 4, period=10)
ion_temp: Field = Field(2, 4, period=20) # charge exchange
@dataclass
class NeutronDiagnostics:
neutron_rate: Field = Field(1, 2, period=50) # fusion rate
gamma_spectrum: Field = Field(2, 4, period=50)
@dataclass
class Actuators:
coil_currents: Field = Field(2, 8, loss_weight=1.0) # shape control
gas_injection: Field = Field(1, 4, loss_weight=1.0) # density control
heating_power: Field = Field(1, 2, loss_weight=1.0) # NBI + ECRH
@dataclass
class TokamakController:
magnetic: MagneticDiagnostics = field(default_factory=MagneticDiagnostics)
thermal: ThermalDiagnostics = field(default_factory=ThermalDiagnostics)
neutron: NeutronDiagnostics = field(default_factory=NeutronDiagnostics)
actuators: Actuators = field(default_factory=Actuators)
disruption_risk: Field = Field(1, 1, loss_weight=10.0) # safety-critical
confinement_quality: Field = Field(1, 1, loss_weight=2.0) # H-mode index
Multi-rate sensor fusion¶
Period=1 magnetic diagnostics update every step. Period=50 neutron diagnostics update 50× slower. The canvas handles this automatically — slow-period regions attend to fast-period regions with temporal constraints, fusing across timescales without manual interpolation.
Task spec
Full implementation details in examples/tasks/10_fusion_reactor.md.
